Obliczając wartość rezystora dla diody LED w samochodzie, najpierw warto zrozumieć podstawowe zasady rządzące tymi małymi, lecz niezwykle funkcjonalnymi elementami. Diody LED charakteryzują się specyficzną prądowo-napięciową charakterystyką, co oznacza, że dla ich prawidłowego działania konieczne jest dostarczenie odpowiedniego napięcia oraz natężenia prądu. Kluczowe informacje, takie jak napięcie przewodzenia (UF) oraz maksymalne natężenie prądu (IF), znajdują się w specyfikacjach producenta. Posiadając te dane, możesz przeprowadzić niezbędne obliczenia, aby zapewnić diodzie optymalne warunki do pracy.
- Oblicz wartość rezystora dla diody LED, korzystając z wzoru R = (UZ - UF) / IF.
- Ustal wartość napięcia zasilania (UZ) oraz napięcia przewodzenia diody (UF) z specyfikacji producenta.
- Wybierz rezystor z dostępnej serii E12 lub E24, zaokrąglając obliczoną wartość.
- Oblicz moc rezystora, używając wzoru P = U × I i wybierz rezystor o mocy 25% większej niż obliczona.
- Podłącz rezystor szeregowo z diodą LED, zwracając uwagę na polaryzację diody.
- Testuj połączenie, by upewnić się, że dioda świeci i nie przekracza dopuszczalnej wartości prądu.
- Podczas zasilania wielu diod LED, każda powinna mieć oddzielny rezystor, aby uniknąć przeciążeń.
- W przypadku problemów z instalacją CAN, zastosuj rezystor, aby zrekompensować różnice w poborze prądu.
Przechodząc do konkretów, zaczniemy od wzoru, który ułatwi nam dobranie właściwej wartości rezystora: R = (UZ - UF) / IF. Wyobraźmy sobie, że masz diodę LED z napięciem przewodzenia UF równym 2V, którą chcesz zasilić z akumulatora samochodowego o napięciu 12V. Przyjmując maksymalne natężenie prądu IF wynoszące 20mA, przeprowadzamy obliczenia: R = (12V - 2V) / 0,020A, co daje wynik 500Ω. W praktyce, uwzględniając dostępność standardowych rezystorów, wybierzemy najbliższą wartość, czyli 510Ω.
Dokładny dobór rezystora zwiększa żywotność diody LED
Niezwykle istotne jest także uwzględnienie mocy strat rezystora, która zależy od zastosowanego napięcia oraz prądu. Można to obliczyć przy pomocy wzoru P = U x I, gdzie U to napięcie na rezystorze, a I to natężenie prądu. W naszym przypadku moc rezystora wyniesie: P = (12V - 2V) * 0,020A, co daje nam 0,2W. Dlatego, aby zabezpieczyć się przed ewentualnym przegrzaniem, rozsądnie będzie zastosować rezystor o mocy większej, na przykład 0,5W. Taki krok pozwoli na dłuższą oraz bezpieczniejszą pracę diody LED w układzie oświetleniowym samochodu.
Pamiętaj również, że w przypadku zasilania większej liczby diod LED każda z nich powinna być wyposażona w swój własny rezystor. W sytuacji połączenia równoległego, gdzie kilka diod jest podłączonych do jednego źródła, każda dioda potrzebuje dedykowanego opornika, aby uniknąć przegrzania i przeciążenia. W związku z tym dobór rezystora staje się kluczowym elementem pozwalającym utrzymać diody w odpowiednich warunkach pracy oraz gwarantującym im długą żywotność i odpowiednią jasność świecenia.
Jak dobrać rezystor do diody LED w samochodzie?
W poniższej liście znajdziesz kluczowe kroki, które pozwolą na prawidłowy dobór rezystora do diody LED w samochodzie, aby zapewnić jej optymalne działanie oraz długotrwałą żywotność. Odpowiednio dobrany rezystor skutecznie ochroni diodę przed niepożądanym wzrostem prądu, co może prowadzić do jej uszkodzenia.
- Określenie wartości napięcia zasilania (UZ) - Najpierw zmierz napięcie w instalacji samochodowej. Pamiętaj, że napięcie to może różnić się w zależności od stanu akumulatora i warunków pracy pojazdu; na przykład, przy wyłączonym silniku może być niższe. Przyjmij wartość nominalną, na przykład 12V, ale bądź świadomy, że może oscylować od 10V do 14V podczas pracy.

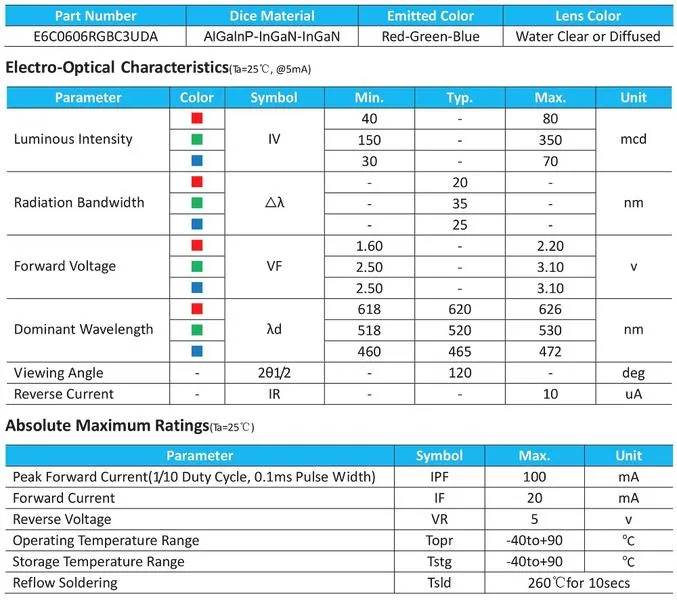

- Ustal wartości napięcia przewodzenia diody (UF) - Sprawdź dane katalogowe diody LED, które jasno określają napięcie przewodzenia, zazwyczaj mieszczące się w przedziale od 1.8V do 4V, w zależności od koloru diody. Upewnij się, że dioda, którą zamierzasz wykorzystać, ma napięcie przewodzenia odpowiednie dla jej koloru.
- Oblicz wartość rezystora (R) - Skorzystaj z wzoru do obliczenia rezystancji:
R = (UZ - UF) / IF
Gdzie IF oznacza maksymalny prąd przewodzenia diody (zazwyczaj wynosi on od 20mA do 30mA). Dla przykładu, przy UZ = 12V, UF = 2V, oraz IF = 20mA, obliczenie wygląda następująco:R = (12V - 2V) / 0.02A = 500Ω
- Wybierz rezystor z odpowiedniego szeregu wartości - Rezystory występują w popularnych seriach E12 oraz E24. Oznacza to, że wartość obliczoną trzeba zaokrąglić do najbliższej dostępnej. Warto również znać tolerancję rezystora (np. 5%), co pomoże w dokonaniu trafnego wyboru.
- Oblicz moc rezystora (P) - Sprawdź, jaką moc rezystor musi wytrzymać. Użyj wzoru:
P = U × I
Gdzie U to napięcie na rezystorze (czyli UZ - UF), a I to prąd diody. Na przykład, jeśli U = 10V i I = 0.02A, wówczas obliczenie będzie wyglądać tak:P = 10V × 0.02A = 0.2W
Wybierz moc rezystora o przynajmniej 25% wyższej niż wyliczona wartość. - Podłącz rezystor do diody LED - Umieść rezystor szeregowo z diodą LED. Upewnij się, że dioda została podłączona w odpowiedniej polaryzacji; anoda powinna łączyć się z zasilaniem (+), a katoda musi przechodzić do masy.
- Testuj połączenie - Po podłączeniu włącz zasilanie i sprawdź, czy dioda świeci. Dodatkowo zmierz prąd w obwodzie, by mieć pewność, że nie przekracza dopuszczalnej wartości dla diody.
Polaryzacja diody LED - Kluczowy element w doborze rezystora
Polaryzacja diody LED stanowi kluczowy aspekt, który musimy uwzględnić przy doborze rezystora. Dioda LED, będąc elementem półprzewodnikowym, przepuszcza prąd tylko w jedną stronę. Dlatego aby działała prawidłowo, musimy ją odpowiednio zasilić. Kiedy podłączymy diodę błędnie, narażamy się na ryzyko braku świecenia, a co gorsza, uszkodzenia diody. Dlatego kluczowe jest zrozumienie działania tych urządzeń oraz wpływu właściwego doboru rezystora na ich funkcjonowanie.
Znaczenie prądu i napięcia dla pracy diod LED
Dioda LED działa na podstawie konkretnych wartości napięcia przewodzenia i prądu. Zazwyczaj producenci zamieszczają te informacje w kartach katalogowych, co umożliwia nam precyzyjne obliczenia. Utrzymując optymalny prąd, możemy cieszyć się długowiecznością naszych diod. Niewłaściwe dostosowanie rezystora stwarza ryzyko nieprzyjemnych konsekwencji, w tym zbyt wysokiego natężenia, które może skrócić żywotność diody lub wręcz prowadzić do jej uszkodzenia.
Jak obliczyć wartość rezystora dla diody LED
Aby obliczyć wartość rezystora, skorzystajmy z kilku podstawowych wzorów. Na początek sprawdzamy różnicę między napięciem zasilania a napięciem przewodzenia diody, a następnie dzielimy uzyskaną wartość przez pożądane natężenie prądu. Na przykład, gdy zasilamy diodę napięciem 9V, a napięcie przewodzenia wynosi 2V przy natężeniu 20mA, możemy zastosować wzór: R = (UZ - UF) / IF. Takie obliczenia zapewniają, że dioda będzie działać zgodnie z wymaganiami i jej żywotność zostanie maksymalnie wydłużona.
Warto także zwrócić uwagę, że dostępne wartości rezystorów są standardowe i mogą wymagać zaokrąglenia do najbliższej dostępnej wartości. Kiedy obliczona rezystancja nie jest dostępna, lepiej zastosować rezystor o wyższej wartości, co zminimalizuje ryzyko problemów z nadmiarem prądu. Takie proste zasady pozwalają nam cieszyć się bezproblemową pracą naszych diod LED przez długi czas.
| Aspekt | Opis |
|---|---|
| Polaryzacja diody LED | Dioda LED przepuszcza prąd tylko w jedną stronę, co jest kluczowe dla prawidłowego działania. |
| Konsekwencje błędnego podłączenia | Brak świecenia lub uszkodzenie diody. |
| Znaczenie prądu i napięcia | Optymalny prąd zapewnia długowieczność diod; niewłaściwy dobór rezystora może prowadzić do skrócenia żywotności. |
| Obliczenie wartości rezystora | Wzór: R = (UZ - UF) / IF; UZ to napięcie zasilania, UF to napięcie przewodzenia, IF to natężenie prądu. |
| Dostosowanie wartości rezystora | Kiedy obliczona wartość rezystancji nie jest dostępna, lepiej wybrać wyższą wartość, aby zminimalizować ryzyko nadmiaru prądu. |
Ciekawostką jest, że niektóre diody LED mają wbudowane zabezpieczenia, które mogą chronić je przed odwrotną polaryzacją, jednak nie zawsze można na to liczyć. Dlatego zawsze warto upewnić się co do polaryzacji przed podłączeniem diody, aby uniknąć jej uszkodzenia.
Zalety i wady połączeń szeregowych i równoległych diod LED
W poniższej liście szczegółowo omówimy zalety oraz wady połączeń szeregowych i równoległych diod LED. Zastosowanie konkretnych rozwiązań może być kluczowe, dlatego każdy punkt przedstawimy w sposób, który ułatwi zrozumienie, które z tych opcji sprawdzi się lepiej w różnych zastosowaniach.
- Połączenie szeregowe diod LED: Połączenie szeregowe, polegające na łączeniu diod jeden za drugim, wiąże się z tym, że przez wszystkie diody płynie ten sam prąd. Oznacza to, że w obwodzie prąd IF będzie równy całkowitemu natężeniu prądu IR. Wartość rezystora ograniczającego prąd należy obliczyć, bazując na sumie napięć przewodzenia wszystkich diod. Jednak warto pamiętać, że w przypadku uszkodzenia nawet jednej diody w szeregu, całkowity obwód zostanie przerwany, co skutkuje zgaśnięciem pozostałych diod.
- Połączenie równoległe diod LED: W przypadku połączenia równoległego każda dioda ma oddzielne podłączenie do źródła zasilania. Taki układ sprawia, że uszkodzenie jednej diody nie wpływa na działanie pozostałych. Z drugiej strony, wymusza to większy prąd zasilający, ponieważ sumują się prądy płynące przez poszczególne diody. Dodatkowo konieczność zastosowania oddzielnych rezystorów dla każdej diody zwiększa liczbę komponentów w układzie, co może prowadzić do strat mocy.
- Zalety połączenia szeregowego: Do niezaprzeczalnych zalet połączenia szeregowego należy to, że wystarczy użyć jednego rezystora ograniczającego prąd, co znacząco upraszcza projektowanie obwodu. Tego typu połączenie generuje także mniejsze zapotrzebowanie na moc zasilania, ponieważ prądy nie sumują się. Co więcej, w przypadku diod o różnych napięciach przewodzenia, można odpowiednio dobrać źródło napięcia, które zasilania dostarczy do całego układu.
- Zalety połączenia równoległego: Istotną zaletą połączenia równoległego pozostaje elastyczność w doborze diod różnego typu, które mogą posiadać różne napięcia przewodzenia. Każda dioda uzyskuje autonomię w wytwarzaniu własnego światła, co ma kluczowe znaczenie w przypadku potrzeb zróżnicowanego oświetlenia.
- Wady połączenia szeregowego: Warto zwrócić uwagę, że połączenie szeregowe wymusza znacznie wyższe napięcie zasilania. Jeśli napięcie przewodzenia diod okaże się niższe od przewidywanego, ryzyko uszkodzenia przez nadmiar prądu wzrasta. Dodatkowo, w sytuacji gdy jedna dioda ulegnie uszkodzeniu, cały obwód traci funkcjonalność, co może rodzić problemy w zastosowaniach wymagających ciągłej pracy.
- Wady połączenia równoległego: W przypadku połączenia równoległego, konieczność stosowania oddzielnych rezystorów dla każdej diody zwiększa złożoność układu. Co więcej, gdy rzeczywiste napięcie przewodzenia diod różni się od zakładanego, łatwo można przekroczyć maksymalny prąd diod, co zwiększa ryzyko ich uszkodzenia. Ponadto, wyższe zapotrzebowanie na prąd, potrzebny do zasilania wszystkich diod, może stanowić istotny problem dla efektywności źródła zasilania.
Jak radzić sobie z problemem spalonej żarówki w instalacji CAN samochodu?
Problemy z zepsutą żarówką w instalacji CAN samochodu wywołują frustrację, zwłaszcza kiedy nie mamy pojęcia, co je powoduje. Najczęściej doświadczamy ich podczas wymiany tradycyjnych żarówek na diody LED, które zużywają znacznie mniej energii. W takich sytuacjach komputer w samochodzie może błędnie zinterpretować sytuację jako awarię, co prowadzi do wyzwolenia błędu "spalonej żarówki". Jak zatem skutecznie poradzić sobie z tym problemem? Przede wszystkim warto zrozumieć, że zaleca się użycie rezystora, który wyrównuje różnicę w poborze prądu.
Rezystory odgrywają kluczową rolę w instalacji CAN
Rezystory odgrywają istotną rolę, gdy decydujemy się na zastosowanie diod LED. Podłączając je do skrajnych punktów obwodu, upewniamy się, że obciążenie prądowe wraca do normy. W rezultacie komputer w pojeździe uznaje, że wszystko działa prawidłowo. Jednak pamiętajmy, że moc rezystora należy odpowiednio obliczyć, aby uniknąć jego przegrzania w trakcie pracy. Dlatego lepiej wybrać rezystor o mocy nieco wyższej od obliczonej – jest to zawsze rozsądniejsze podejście.
Jednym z najczęstszych błędów, które popełniamy, bywa używanie jednego wspólnego rezystora dla wielu diod. Takie działanie może prowadzić do sytuacji, w której awaria jednej diody naraża pozostałe na przeciążenie. Aby temu zapobiec, najlepiej podłączyć każdą diodę do osobnego rezystora. Taki sposób zapewnia stabilne zasilanie oraz minimalizuje ryzyko uszkodzenia układów elektrycznych w naszym pojeździe. Warto również pamiętać, że wyższa moc rezystora poprawia odprowadzanie ciepła, co ma ogromne znaczenie w praktyce.
Odpowiednio dobrany rezystor to klucz do sukcesu
Aby właściwie dobrać rezystor, na początku musimy zmierzyć napięcie w instalacji oraz obliczyć prąd, który powinien płynąć przez diodę. Kiedy już to ustalimy, możemy wykorzystać podstawowe wzory, które pozwolą nam obliczyć wartość rezystora, współpracującego z naszą diodą LED. W trakcie dobierania rezystora, zwróćmy również uwagę na jego tolerancję, co pozwoli uniknąć różnic w natężeniu prądu. Idealnie, gdyby jego wartość przewyższała obliczoną, co zapewni bezpieczniejszą pracę diody.
Podsumowując, problemy związane ze spaloną żarówką w instalacji CAN samochodu można skutecznie rozwiązać. Kluczowe sprowadza się do odpowiedniego doboru rezystora oraz właściwego podłączania go, co zapewnia stabilne zasilanie diod LED. Dzięki takiemu podejściu unikniemy błędów w działaniu systemów pokładowych, a nowe, energooszczędne źródło światła w naszym pojeździe przyniesie wiele korzyści. Warto zainwestować czas w zrozumienie tych zagadnień, aby w przyszłości samodzielnie radzić sobie z problemami elektrycznymi w samochodzie.
Ciekawostką jest, że używając diod LED w samochodach z instalacją CAN, możemy również spotkać się z tzw. "sygnalizacją błędów" na desce rozdzielczej. Wskazówki dotyczące zastosowania rezystora mogą pomóc nie tylko w eliminacji błędów, ale także w poprawie wydajności energetycznej pojazdu.
