Jak sprawdzić uzwojenie silnika jednofazowego? Prosty test przed awarią

Pierwsze sygnały uszkodzenia uzwojenia często pojawiają się, zanim silnik całkiem przestanie działać. Zwracam uwagę na zapach przegrzanej izolacji, nadmiernie gorącą obudowę, dym, przebarwienia lakieru oraz nietypowe buczenie, trzaski lub drgania. Niepokoi mnie również silnik, który nie startuje, działa tylko przez chwilę albo regularnie wybija bezpieczniki. Gdy zauważę którykolwiek z tych objawów, natychmiast odłączam zasilanie, ponieważ dalsza praca może pogłębić uszkodzenie.

Podsumowanie:

Pierwszymi sygnałami możliwego uszkodzenia są zapach przegrzanej izolacji, dym, nadmierne nagrzewanie, przebarwienia, nietypowe buczenie, drgania oraz problemy z rozruchem. W razie ich wystąpienia odłącz zasilanie i nie uruchamiaj silnika przed sprawdzeniem.
Przed oceną uzwojeń wyklucz usterki mechaniczne i inne przyczyny: sprawdź wał, łożyska, chłodzenie, przewody, zaciski oraz kondensator rozruchowy lub pracy.
Multimetrem sprawdź ciągłość i rezystancję uzwojeń. Brak przejścia może oznaczać przerwę, ale sam test nie wykrywa pewnie zwarć międzyzwojowych ani uszkodzeń izolacji.
Megomierzem zmierz rezystancję izolacji między uzwojeniem a obudową, stosując napięcie zgodne z zaleceniami producenta. Odczyt poniżej 1 MΩ jest sygnałem ostrzegawczym i wymaga dalszej oceny.
Kontroluj pobór prądu, temperaturę oraz — w silniku trójfazowym — symetrię napięć i obecność wszystkich faz. Zapisuj wyniki, aby zauważyć pogarszanie się stanu silnika.
Jeśli pomiary są nieprawidłowe, objawy powracają lub widoczne są ślady przegrzania, pozostaw silnik odłączony i zleć dokładną diagnostykę specjaliście.

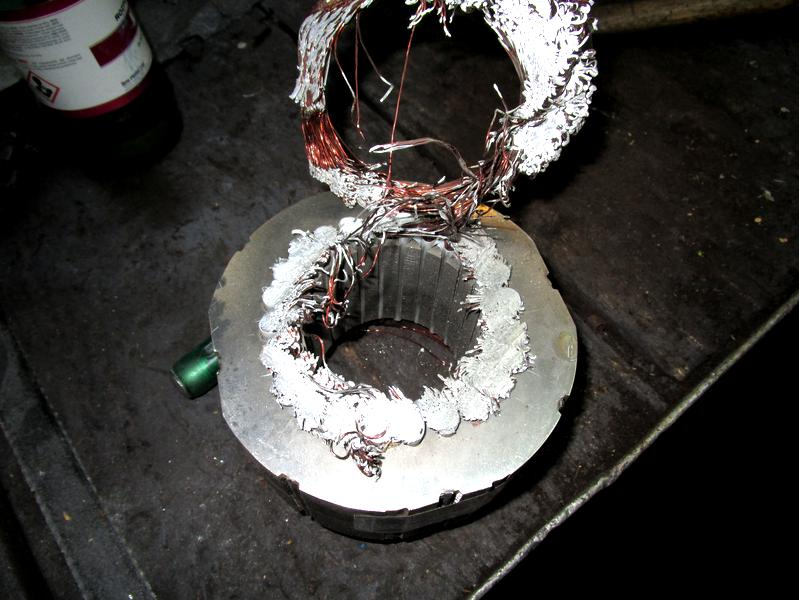

Zanim uznam, że winne jest uzwojenie, wykluczam inne przyczyny podobnych objawów. Sprawdzam, czy wał obraca się swobodnie, łożyska nie hałasują, układ chłodzenia nie jest zablokowany, a zaciski i przewody nie są poluzowane ani nadpalone. W silniku jednofazowym problem może powodować uszkodzony kondensator, dlatego porównuję jego pojemność z wartością podaną na obudowie. Typowa tolerancja wynosi około ±10–15%. Z kolei w silniku trójfazowym sprawdzam, czy nie brakuje jednej fazy i czy napięcia są symetryczne.

Nie czekaj na dym — pomiary mogą uchronić silnik przed poważną awarią

Po oględzinach mierzę uzwojenia multimetrem. Przerwa w obwodzie oznacza brak ciągłości, natomiast skrajnie niska rezystancja może wskazywać zwarcie. W silniku trójfazowym sprawdzam rezystancję między parami faz U–V, V–W i W–U. Wyniki powinny być zbliżone, a różnice przekraczające około 5% wymagają wyjaśnienia. Następnie używam megomierza, by zmierzyć rezystancję izolacji między uzwojeniem a obudową; zwykle wybieram napięcie pomiarowe 500 lub 1000 V. Odczyt poniżej 1 MΩ może świadczyć o zawilgoceniu lub osłabieniu izolacji.

Kontroluję również prąd pobierany przez silnik pod obciążeniem i symetrię napięć. To ważne, ponieważ przeciążenie odpowiada za około 30% uszkodzeń, a zanik fazy i asymetria zasilania — za około 14%. Nadmierny prąd podnosi temperaturę i przyspiesza niszczenie izolacji, dlatego reaguję, zanim pojawi się dym lub napęd całkiem się zatrzyma. Jeśli pomiary wypadają nieprawidłowo albo objawy szybko wracają, przekazuję silnik specjaliście. Wczesna i trafna diagnoza może ograniczyć zakres naprawy oraz koszt przestoju.

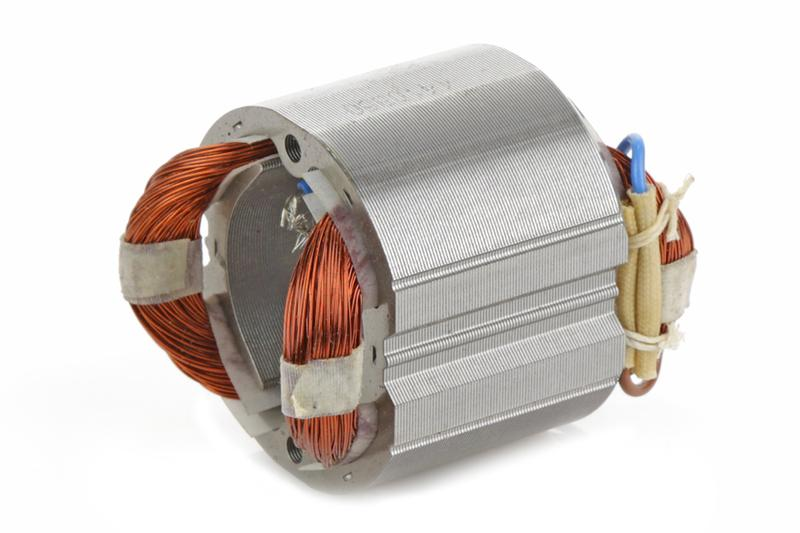

Jak ocenić stan uzwojenia silnika jednofazowego?

Aby wykryć przerwę, zwarcie lub uszkodzenie izolacji uzwojenia, a zarazem odróżnić te usterki od awarii kondensatora czy zablokowanego napędu, przygotuj multimetr oraz megomierz do pomiaru izolacji.

Najpierw rozpoznaj objawy usterki. Zwróć uwagę na buczenie bez rozruchu, krótki cykl pracy, częste wyłączanie zabezpieczeń, nietypowe dźwięki i drgania. Z kolei zapach spalenizny, dym, nadmierne nagrzewanie lub przebarwienia uzwojeń mogą świadczyć o przegrzaniu. Jeśli zauważysz którykolwiek z tych objawów, nie uruchamiaj silnika przed sprawdzeniem.
Następnie wyklucz przyczyny mechaniczne i sprawdź przewody. Odłącz zasilanie, po czym skontroluj zaciski, przewody i izolację pod kątem luzów, nadpaleń oraz uszkodzeń. Sprawdź też, czy wał obraca się swobodnie i czy napęd nie jest przeciążony. Zatarte łożyska lub zablokowany mechanizm mogą bowiem powodować buczenie i przegrzewanie, nawet gdy uzwojenie działa prawidłowo. Usuń również zanieczyszczenia ograniczające chłodzenie.
Potem zmierz ciągłość i rezystancję uzwojeń. Odłącz silnik od zasilania i odseparuj przewody uzwojeń od pozostałych elementów układu. Multimetrem sprawdź ciągłość, a następnie zmierz rezystancję uzwojenia głównego i pomocniczego. Brak przejścia lub wskazanie „∞” oznacza przerwę, natomiast wartość bliska 0 Ω może wskazywać zwarcie. Porównaj wyniki z danymi silnika lub pomiarami wykonanymi według jego schematu. Pamiętaj jednak, że sama niska rezystancja nie zawsze pozwala jednoznacznie rozpoznać zwarcie międzyzwojowe.
Również sprawdź izolację względem obudowy. Megomierzem zmierz rezystancję między uzwojeniem a metalową obudową. Wynik poniżej 1 MΩ może wskazywać na zawilgocenie albo uszkodzenie izolacji. Jeśli nie masz doświadczenia z megomierzem, zleć pomiar elektrykowi, ponieważ napięcie testowe urządzenia może uszkodzić podłączoną elektronikę.
Osobno zweryfikuj kondensator. Jeśli silnik buczy, ale nie startuje, sprawdź kondensator rozruchowy lub pracy. Najpierw odłącz go i bezpiecznie rozładuj, a potem zmierz pojemność miernikiem z funkcją µF. Wynik porównaj z wartością podaną na obudowie. Odchylenie większe niż typowe 10–15% może oznaczać zużycie kondensatora, a nie uszkodzenie uzwojenia.
Na koniec oceń wyniki i nie uruchamiaj podejrzanego silnika. Przerwa, podejrzenie zwarcia lub zbyt niska rezystancja izolacji wymagają dalszej diagnostyki i zwykle naprawy warsztatowej. Po naprawie kontroluj temperaturę oraz pobór prądu podczas pracy, ponieważ przeciążenie i nadmierne nagrzewanie przyspieszają degradację izolacji. Ponadto w instalacji można zastosować zabezpieczenie przeciążeniowe dobrane do parametrów silnika.

Jak sprawdzić ciągłość uzwojeń multimetrem?

Ciągłość uzwojenia sprawdzam multimetrem ustawionym na pomiar rezystancji lub test ciągłości z sygnałem dźwiękowym. Dzięki temu mogę wykryć przerwany przewód albo uzwojenie, ale sam test nie potwierdza sprawności izolacji ani nie wyklucza zwarcia między zwojami.

Najpierw całkowicie odłączam urządzenie od zasilania i zabezpieczam je przed przypadkowym włączeniem. Jeśli silnik ma kondensator rozruchowy lub pracy, odłączam go od obwodu i bezpiecznie rozładowuję zgodnie z zaleceniami producenta. Następnie oglądam przewody, zaciski i uzwojenia. Przypalenia, przebarwienia, zapach spalenizny, wilgoć czy luźne połączenia mogą wskazywać na usterkę jeszcze przed pomiarem.

Potem ustawiam multimetr na najniższy zakres Ω albo wybieram symbol brzęczyka. Sondy przykładam do dwóch końców badanego uzwojenia, najlepiej po odłączeniu jego przewodów od pozostałej części układu, aby inne elementy nie zafałszowały wyniku. Skończona rezystancja lub sygnał dźwiękowy oznaczają ciągłość obwodu, natomiast „OL”, „∞” albo brak sygnału zwykle wskazują przerwę. Odczyt bliski 0 Ω sam w sobie nie przesądza o zwarciu: rezystancja uzwojenia bywa bardzo mała, dlatego porównuję ją z danymi silnika i wynikami pomiarów pozostałych cewek.

Nierówne odczyty mogą ostrzegać przed uszkodzeniem silnika

W silniku trójfazowym mierzę rezystancję między parami wyprowadzeń: U–V, V–W oraz W–U. Skoro już zahaczyliśmy o ten temat to sprawdź, kiedy wymienić olej 10w40 w silniku benzynowym. Wyniki powinny być zbliżone. Różnica rzędu kilku procent może uzasadniać dalszą kontrolę, choć dopuszczalne wartości zależą od konstrukcji i danych producenta. Z kolei w silniku jednofazowym osobno sprawdzam uzwojenie główne i pomocnicze, korzystając ze schematu połączeń. Nie oczekuję jednakowego oporu obu cewek, ponieważ ich wartości mogą się wyraźnie różnić.

Jeśli silnik nie startuje, buczy, mocno się nagrzewa lub dymi, a z obudowy czuć zapach przegrzanej izolacji, rozszerzam diagnostykę poza test ciągłości. Sprawdzam zaciski, kondensator w silniku jednofazowym, swobodę obrotu wału, stan łożysk oraz drożność chłodzenia. Ponadto w silniku trójfazowym kontroluję zasilanie i symetrię faz, ponieważ zanik fazy lub nierówne napięcia mogą przegrzewać uzwojenia i doprowadzić do ich uszkodzenia.

Multimetr nie zastąpi miernika rezystancji izolacji. Aby sprawdzić, czy uzwojenie nie ma przebicia do metalowej obudowy, wykonuję pomiar megomierzem i dobieram napięcie testowe do silnika oraz zaleceń producenta. Test ciągłości nie wykrywa też niezawodnie zwarć między sąsiednimi zwojami. Dlatego gdy odczyty są niestabilne, jedna faza wyraźnie odbiega od pozostałych lub widać ślady przegrzania, pozostawiam silnik odłączony i zlecam dokładniejszą diagnostykę. Jeżeli ciekawi cię ta tematyka to Sprawdź, czy zatarty silnik da się uratować czy trzeba go wymienić.

Jak zmierzyć rezystancję izolacji uzwojenia?

Rezystancję izolacji uzwojenia mierzę megomierzem, który przykłada do obwodu napięcie stałe i podaje wynik w megaomach. Najpierw odłączam silnik od zasilania i zabezpieczam go przed przypadkowym uruchomieniem, a także sprawdzam, czy nie pozostał w nim ładunek. Następnie odłączam przewody zasilające oraz elementy elektroniczne, które mogłyby ucierpieć podczas testu. Oglądam też uzwojenia i zaciski: wilgoć, pył, olej, ślady przypalenia czy uszkodzony lakier mogą tłumaczyć słaby wynik.

W silniku trójfazowym mierzę rezystancję między każdym uzwojeniem a metalową obudową. Jeśli mogę rozdzielić uzwojenia, sprawdzam również izolację między nimi. Dobieram napięcie probiercze do rodzaju urządzenia i zaleceń producenta; w typowych testach silników stosuję 500 V lub 1000 V. Przykładam sondy do właściwych punktów, uruchamiam pomiar, a następnie zapisuję wynik, temperaturę i wilgotność otoczenia. Po teście rozładowuję uzwojenie zgodnie z instrukcją miernika, ponieważ może nadal utrzymywać ładunek.

Niski odczyt i niepokojące objawy? Silnik może wymagać pilnej kontroli

Wynik poniżej 1 MΩ traktuję jako sygnał ostrzegawczy, bo może świadczyć o zawilgoceniu, zabrudzeniu lub uszkodzeniu izolacji. Ostateczną ocenę opieram jednak na dokumentacji silnika i obowiązujących wymaganiach. Jeśli temat cię interesuje, sprawdź sposoby na zwiększenie mocy silnika benzynowego. Ponadto porównuję odczyt z wcześniejszymi pomiarami, aby sprawdzić, czy wartość wyraźnie spada. Gdy rezystancja jest niska, osuszam i czyszczę uzwojenie, po czym ponawiam test. Jeśli wynik nadal budzi wątpliwości, zlecam dokładniejszą diagnostykę.

Przed pomiarem sprawdzam również, czy silnik wydziela zapach przegrzanej izolacji, nadmiernie się nagrzewa, dymi, nietypowo buczy lub często uruchamia zabezpieczenia. Objawy te mogą wskazywać na przeciążenie albo asymetrię zasilania, które przyspieszają degradację uzwojeń. Dlatego zapisuję wyniki dla poszczególnych faz, datę testu i warunki otoczenia. Dzięki temu łatwiej wychwytuję pogarszający się stan izolacji, zanim silnik niespodziewanie zatrzyma maszynę.

Ciekawostka: po pomiarze megomierzem uzwojenie może przez chwilę zachowywać się jak naładowany kondensator, dlatego trzeba je rozładować zgodnie z instrukcją miernika, zanim dotkniesz zacisków.

Jak zapobiec awarii silnika dzięki kontroli temperatury i prądu?

Kontrola temperatury i prądu pomaga wcześnie wykryć nieprawidłową pracę silnika, a tym samym ograniczyć ryzyko kosztownej awarii i przestoju. Oto najważniejsze sposoby jej wykorzystania:

Monitoruj prąd podczas pracy silnika. Porównuj pobór prądu z wartością znamionową i obserwuj jego zmiany pod obciążeniem. Zbyt duży pobór może oznaczać przeciążenie, a zbyt mały — nieprawidłową pracę napędu lub utratę obciążenia. Przekaźnik kontroli prądu może nadzorować próg maksymalny, minimalny albo określony zakres. Ponadto alarm z pamięcią błędu zapobiega samoczynnemu ponownemu uruchomieniu silnika, zanim sprawdzisz przyczynę problemu.
Kontroluj temperaturę uzwojeń. Nadmierne ciepło przyspiesza zużycie elementów elektrycznych i mechanicznych, a przede wszystkim może uszkodzić izolację uzwojeń. Czujniki, takie jak PT100, połączone z układem nadzorczym wykrywają przegrzewanie i pozwalają odłączyć silnik. Ustaw ostrzeganie przed osiągnięciem progu wyłączenia, aby zdążyć zareagować.
W silniku trójfazowym sprawdzaj zanik i asymetrię faz. Utrata fazy lub nierównomierne napięcia mogą zwiększyć prąd w jednej albo kilku fazach, podnieść temperaturę i uszkodzić izolację. Przekaźnik nadzorujący napięcie wykrywa zanik fazy, nieprawidłową kolejność oraz asymetrię. Po ustawionym opóźnieniu może zatrzymać silnik i uruchomić alarm.
Reaguj na pierwsze objawy przegrzania lub usterki. Zapach spalonej izolacji, dym, nadmiernie gorąca obudowa, przebarwienia uzwojeń, buczenie, nietypowe drgania czy częste zadziałania zabezpieczeń wymagają szybkiej reakcji. Odłącz zasilanie i sprawdź silnik, zamiast kontynuować jego pracę. Dzięki temu możesz zapobiec poważniejszym uszkodzeniom.
Łącz pomiary z oględzinami i kontrolą mechaniczną. Najpierw odłącz zasilanie, a następnie sprawdź przewody i zaciski pod kątem luzów oraz nadpaleń. Skontroluj też stan izolacji, drożność wentylacji oraz obecność pyłu, oleju lub wilgoci. Upewnij się, że wał obraca się swobodnie, łożyska nie są zatarte, a sprzęgło i układ napędowy są prawidłowo ustawione. Podczas diagnostyki elektrycznej zmierz uzwojenia, rezystancję izolacji, napięcie i prąd. Duże różnice między fazami mogą wskazywać na problem wymagający dalszej analizy.
Nie uruchamiaj silnika ponownie bez ustalenia przyczyny wyłączenia. Jeśli zadziałało zabezpieczenie temperatury, prądu lub faz, najpierw znajdź źródło problemu. Pamięć błędu i ręczny reset pomagają uniknąć rozruchu w niebezpiecznych warunkach. Resetuj układ dopiero po usunięciu usterki i upewnieniu się, że silnik może bezpiecznie pracować.
