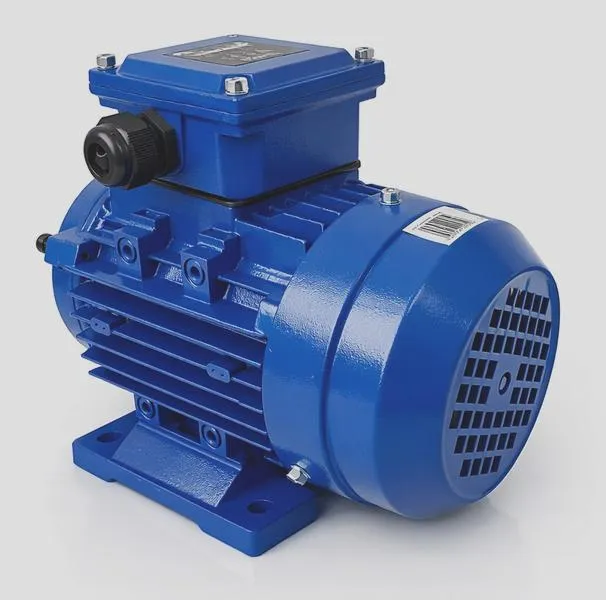

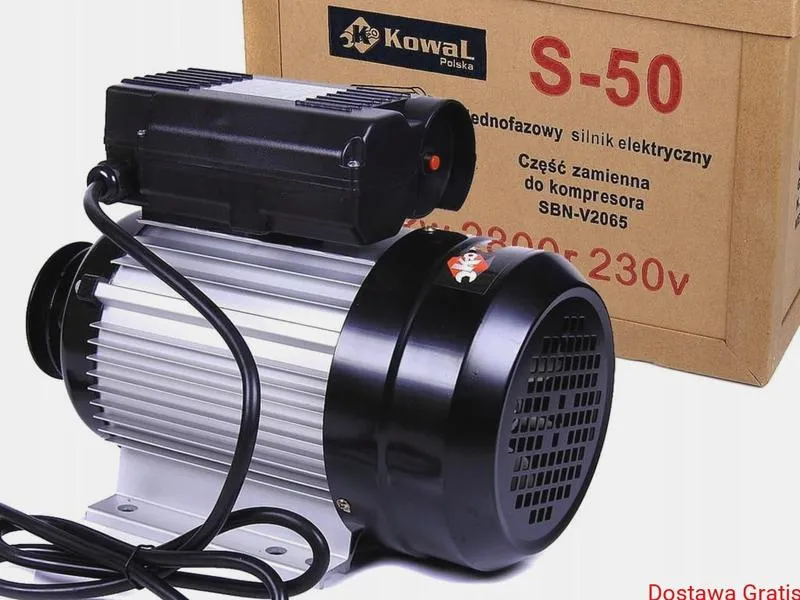

Jak prawidłowo podłączyć silnik 1 fazowy w kilku prostych krokach

Zanim przystąpisz do podłączania silnika jednofazowego, warto najpierw odpowiednio zgromadzić wszystkie narzędzia oraz materiały, które będą ci potrzebne. W twoim arsenale powinien znaleźć się multimetr, który umożliwi pomiar rezystancji uzwojeń i pomoże w identyfikacji przewodów. Nie zapomnij również o kondensatorze rozruchowym lub roboczym, dopasowanym do mocy silnika – dla najmniejszych jednostek o mocy 0,18 kW wybierz kondensator o pojemności między 20 a 30 µF, a dla mocniejszych silników (do 1 kW) wystarczy 30–100 µF. Dodatkowo przydadzą się różnorodne wkrętaki izolowane, szczypce do izolacji, taśma izolacyjna oraz kostki zaciskowe, które pozwolą na bezpieczne połączenie wszystkich elementów.

Nie zapominaj także o przewodach zasilających, które obejmują przewód fazowy (brązowy), neutralny (niebieski) oraz ochronny (żółto-zielony). Pryz rozpoczęciem montażu dobrze jest sprawdzić schemat dostarczony przez producenta na tabliczce znamionowej silnika. To właśnie ten dokument wskaże, jak poprawnie połączyć przewody i czy silnik wymaga kondensatora. Jak już tu jesteś to odkryj, jak prawidłowo dobierać kondensatory do prostowników. Dodatkowo zadbaj o wszelkie środki bezpieczeństwa – praca z prądem stawia przed tobą wymagania dotyczące ostrożności, dlatego pamiętaj o odłączeniu zasilania oraz uziemieniu obudowy silnika.

Bezpieczne przygotowanie do pracy z silnikiem jednofazowym

Przystępując do montażu silnika jednofazowego, niezwykle ważne jest przestrzeganie zasad bezpieczeństwa. Zawsze pracuj przy całkowicie odłączonym zasilaniu, a także używaj rękawic oraz okularów ochronnych. Dodatkowo przed podłączeniem silnika sprawdź oporność uzwojeń multimetrem: uzwojenie główne powinno mieć oporność w granicach 10–50 Ω, natomiast uzwojenie pomocnicze powinno znajdować się nieco wyżej – w zakresie 20–100 Ω. Upewnij się także, że nie występują żadne zwarcia ani uszkodzenia, a połączenia są solidne i dobrze izolowane. Takie odpowiednie przygotowanie zminimalizuje ryzyko ewentualnych awarii i zapewni prawidłowe funkcjonowanie urządzenia.

Na zakończenie pamiętaj, że różne silniki mogą mieć odmienne wymagania dotyczące podłączenia; niektóre z nich mogą wymagać dodatkowych kondensatorów lub specyficznych układów połączeń. Dostosuj więc swoje działania zawsze do dokumentacji producenta, aby uniknąć problemów w przyszłości. Dzięki właściwemu przygotowaniu narzędzi, materiałów oraz przestrzeganiu zasad bezpieczeństwa twój silnik funkcjonować będzie bezawaryjnie przez długi czas. Kiedy już uda ci się go podłączyć, satysfakcja z dobrze wykonanego zadania na pewno wynagrodzi każdy włożony wysiłek!

Jak prawidłowo podłączyć silnik jednofazowy w kilku prostych krokach

W poniższej instrukcji znajdziesz szczegółowe kroki dotyczące prawidłowego podłączenia silnika jednofazowego. Dzięki opisanym etapom zyskasz pewność, że unikniesz błędów oraz zapewnisz sobie bezpieczeństwo podczas pracy z elektrycznością. Każdy punkt zawiera kluczowe informacje, które pozwolą ci skutecznie przeprowadzić podłączenie, uwzględniając różne warianty uzwojeń.

1. Przygotowanie niezbędnych narzędzi i materiałów
   • Na początek zbierz odpowiednie narzędzia, takie jak multimetr, wkrętaki izolowane, szczypce do izolacji oraz kostki zaciskowe, które ułatwią ci pracę.
   • Przygotuj kondensator rozruchowy lub pracy, dobierając jego pojemność do mocy silnika, np. 20–100 µF dla silnika o mocy 0,18–1 kW.
   • Upewnij się, że masz przewody zasilające w odpowiednich kolorach: fazowy (brązowy lub czarny), neutralny (niebieski) oraz ochronny (żółto-zielony).
2. Identyfikacja przewodów i uzwojeń
   • Sprawdzenie tabliczki znamionowej silnika pozwoli ci zidentyfikować uzwojenia główne oraz pomocnicze. Uzwojenie główne (U1/U2) zwykle charakteryzuje się niższą rezystancją (10–50 Ω), podczas gdy pomocnicze (Z1/Z2) ma wyższą (20–100 Ω).
   • Skorzystaj z multimetru, aby zweryfikować rezystancję uzwojeń, co pomoże upewnić się, że nie ma przebicia do masy, co jest kluczowe dla Twojego bezpieczeństwa.
3. Podłączenie uzwojeń
   • Przy podłączaniu uzwojenia głównego łącz U1 z L (faza), a U2 z N (neutralny).
   • Do kondensatora podłącz uzwojenie pomocnicze: Z1 do jednego zacisku kondensatora, a Z2 do drugiego, co utworzy połączenie szeregowe z uzwojeniem pomocniczym.
   • Pamiętaj również o uziemieniu silnika, łącząc przewód ochronny PE do zacisku na obudowie silnika.
4. Zabezpieczenie połączeń i testowanie
   • W celu zabezpieczenia połączeń użyj kostek zaciskowych oraz taśmy izolacyjnej, a także staraj się prowadzić przewody, zachowując odstępy od elementów ruchomych.
   • Wykonaj test na biegu jałowym, uruchamiając silnik bez obciążenia przez około 30 sekund, a następnie obserwuj, czy działa płynnie, bez wibracji i przegrzewania.
   • Nie zapomnij sprawdzić kierunku obrotów – w razie konieczności zamień Z1 z Z2, aby zmienić kierunek obrotów.

Pamiętaj, aby przed rozpoczęciem pracy zawsze odłączyć zasilanie oraz stosować się do zasad bezpieczeństwa, takich jak użycie rękawic izolacyjnych i okularów ochronnych. Jeśli pojawią się jakiekolwiek wątpliwości, kieruj się dokumentacją producenta oraz skonsultuj się z wykwalifikowanym elektrykiem.

Identyfikacja uzwojeń i przewodów w silniku 1 fazowym

Identyfikacja uzwojeń oraz przewodów w silniku jednofazowym stanowi kluczowy krok podczas instalacji i diagnostyki. W takich silnikach możemy napotkać różnorodne konfiguracje wyprowadzeń, przy czym najczęściej występuje od trzech do sześciu przewodów. Na przykład, w konfiguracji z trzema przewodami mamy fazowy (L), neutralny (N) oraz ochronny (PE). W przypadku silników z większą liczbą przewodów, jak te z uzwojeniem pomocniczym, konieczne staje się podłączenie dodatkowych przewodów Z1 i Z2, które zapewniają prawidłowe działanie zarówno kondensatorów rozruchowych, jak i roboczych. Zawsze zaczynam swoje prace od dokładnego zapoznania się z tabliczką znamionową oraz schematem producenta, aby uniknąć nieprzyjemnych niespodzianek.

Poza koniecznością pracy z kablami, niezwykle istotne okazuje się przeprowadzenie pomiaru rezystancji za pomocą multimetru. Uzwojenie główne zazwyczaj charakteryzuje się niską rezystancją, która waha się od 12 do 60 Ω, co ma ogromne znaczenie dla jego prawidłowego działania. W tym momencie należy zwrócić uwagę na uzwojenie pomocnicze, które powinno wykazywać nieco wyższą rezystancję – od 22 do 120 Ω. Właściwa identyfikacja może zapobiec uszkodzeniu silnika lub jego całkowitemu braku działania, co jest niezwykle ważne. Pracując nad silnikiem, zawsze pamiętaj o zachowaniu ostrożności – nie zapominaj odłączyć zasilania i uziemić obudowę.

Właściwe oznaczenia przewodów w silnikach jednofazowych są kluczowe

W silnikach jednofazowych najczęściej można spotkać oznaczenia przewodów takie jak U1 i U2 dla uzwojenia głównego oraz Z1 i Z2 dla uzwojenia pomocniczego. Kliknij w ten link i przeczytaj więcej. Bez względu na liczbę przewodów, kluczowym elementem staje się odpowiednie podłączenie kondensatora. W przypadku silników z sześcioma przewodami, przy montażu kondensatora trzeba zadbać o to, aby jeden zacisk połączyć z Z1, a drugi z Z2, co umożliwi niezbędne przesunięcie fazowe. Tego rodzaju działanie ma kluczowe znaczenie dla uzyskania prawidłowego kierunku obrotów. W sytuacji, gdy zajdzie potrzeba zmiany kierunku, wystarczy zamienić miejscami przewody Z1 i Z2.

Dbając o przestrzeń i czas, dobrze jest pamiętać, że dobór odpowiedniego kondensatora wywiera znaczący wpływ na działanie silnika. Użycie niewłaściwego kondensatora lub posiadanie nieodpowiedniej bądź zbyt dużej pojemności mogą prowadzić do problemów z rozruchem, a nawet do uszkodzeń. Z własnego doświadczenia przekonałem się, jak ważne jest regularne kontrolowanie stanu kondensatora oraz prawidłowości połączeń podczas kilkumiesięcznych inspekcji. Zawsze stawiaj bezpieczeństwo na pierwszym miejscu – wielu użytkowników ignoruje sprawdzanie uzwojeń, co prowadzi do nieprzyjemnych awarii. Pamiętajmy, że prawidłowe podłączenie zabezpiecza nie tylko silnik, ale również nasze bezpieczeństwo podczas jego pracy.

Schemat podłączenia silnika z kondensatorem krok po kroku

Podłączenie silnika z kondensatorem może wydawać się skomplikowane, ale przy odpowiedniej instrukcji krok po kroku, zadanie to staje się całkiem proste! Na początku warto zebrać wszystkie niezbędne narzędzia oraz materiały. Przygotuj multimetr do pomiaru rezystancji, kondensator właściwie dobrany do mocy silnika – zazwyczaj mieści się on w przedziale od 8 do 30 µF dla silników o mocy do 1 kW. Oprócz tego, zgromadź wkrętaki, taśmę izolacyjną i kostki zaciskowe. Przed rozpoczęciem pracy pamiętaj o rozłączeniu zasilania. Bezpieczeństwo stanowi priorytet!

W kolejnym kroku, zanim przystąpisz do podłączania, zidentyfikuj przewody silnika. Silniki jednofazowe zazwyczaj dysponują od trzema do sześcioma przewodami, które obejmują główne (U1 i U2) oraz pomocnicze (Z1 i Z2). Mierz rezystancję uzwojeń, aby określić, które z nich mają charakter główny, a które pomocniczy. Typowe wartości rezystancji przy pomocy multimetru dla uzwojenia głównego wynoszą około 10-50 Ω, natomiast dla uzwojenia pomocniczego zazwyczaj są wyższe, oscylując wokół 20-100 Ω. Prawidłowe zidentyfikowanie przewodów kluczowo wpływa na poprawne działanie silnika.

Podstawowy schemat podłączenia silnika z kondensatorem

Podczas podłączania silnika, szczególnie jeśli masz model z sześcioma przewodami, wykonaj wszystkie kroki w ustalonej kolejności. Podłącz U1 do fazy L, a U2 do neutralnego N. Następnie zajmij się kondensatorem – przypisz jeden zacisk do Z1, a drugi do Z2, tworząc połączenie szeregowe. Nie zapominaj o odpowiednim uziemieniu – przewód PE powinien zostać podłączony do zacisku na obudowie. Zabezpiecz połączenia za pomocą izolacji, aby uniknąć zwarć oraz uszkodzeń. Przed uruchomieniem silnika, zmierz ponownie, aby upewnić się, że każde połączenie jest poprawne i nie pojawiły się zwarcia. Uruchom silnik na krótko, by sprawdzić, czy działa płynnie bez obciążenia.

Po wykonaniu tych wszystkich kroków możesz cieszyć się sukcesem z dobrze podłączonego silnika. Pamiętaj, by od czasu do czasu kontrolować kondensator oraz inne elementy układu, co pozwoli uniknąć problemów w przyszłości. Zwróć uwagę na typowe objawy, które mogą sugerować, że coś poszło nie tak, takie jak trudności przy starcie czy nadmierne grzanie się silnika. Tutaj podrzucam link do posta, w którym poruszyliśmy ten temat. W takich sytuacjach warto szybko sprawdzić kondensator oraz poprawność połączeń, a także skonsultować się z elektrykiem w razie jakichkolwiek wątpliwości. I voilà! Teraz już wiesz, jak krok po kroku podłączyć silnik z kondensatorem.

Najczęstsze problemy i porady dotyczące podłączania silnika 1 fazowego
